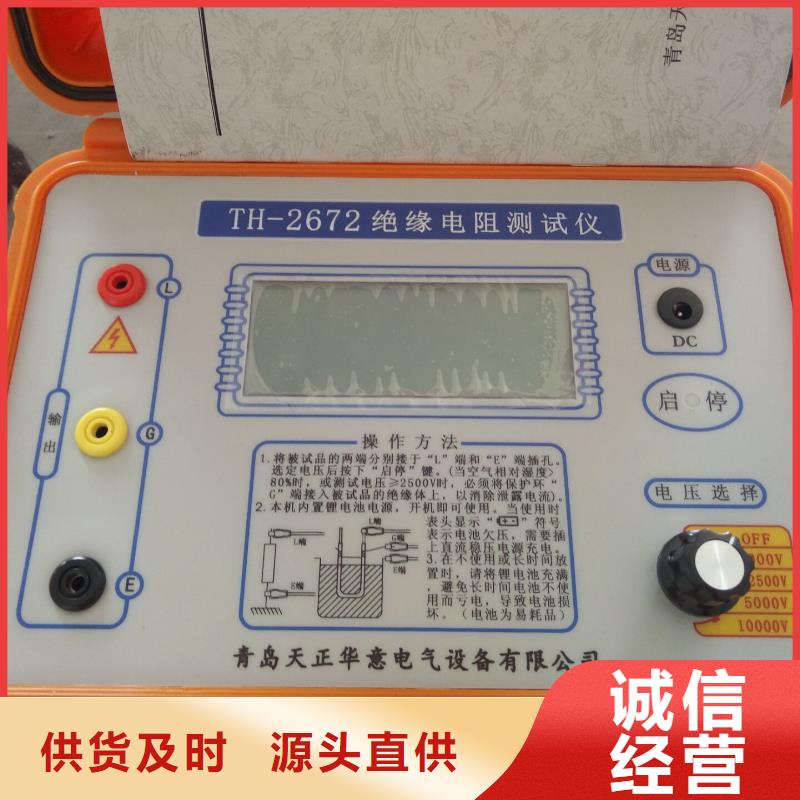

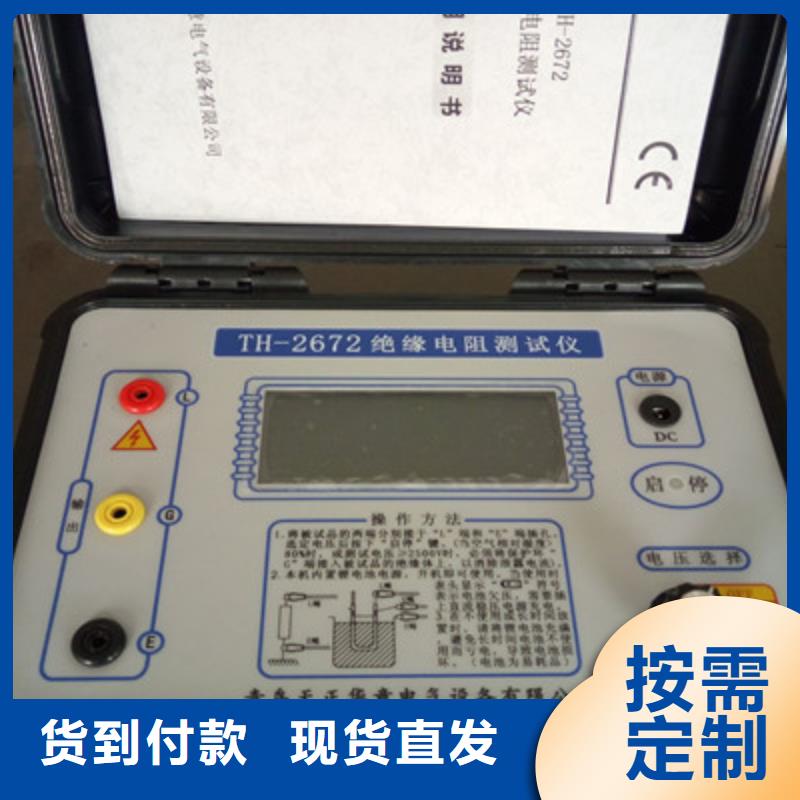

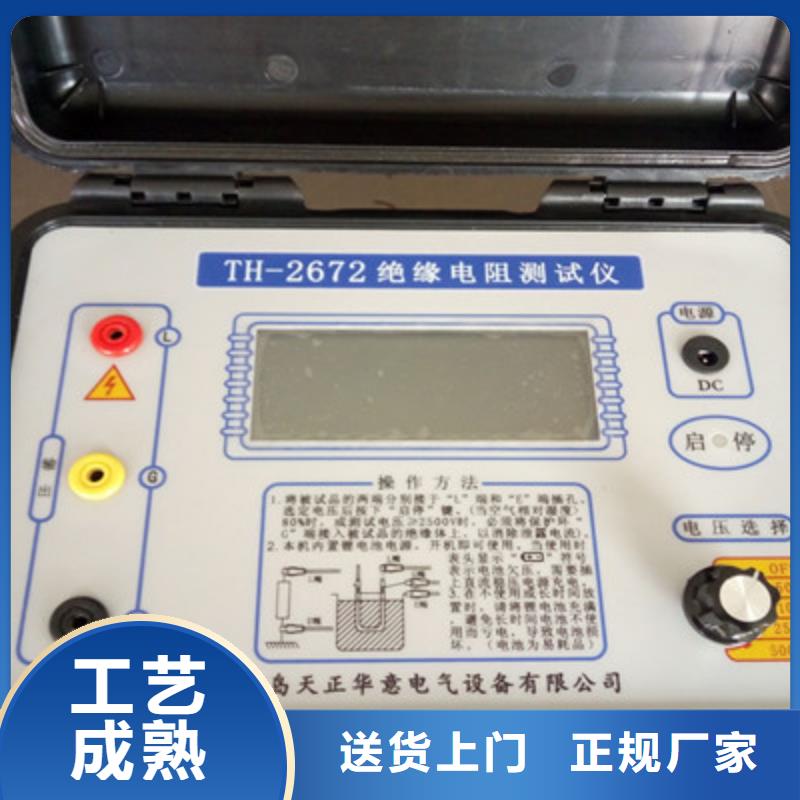

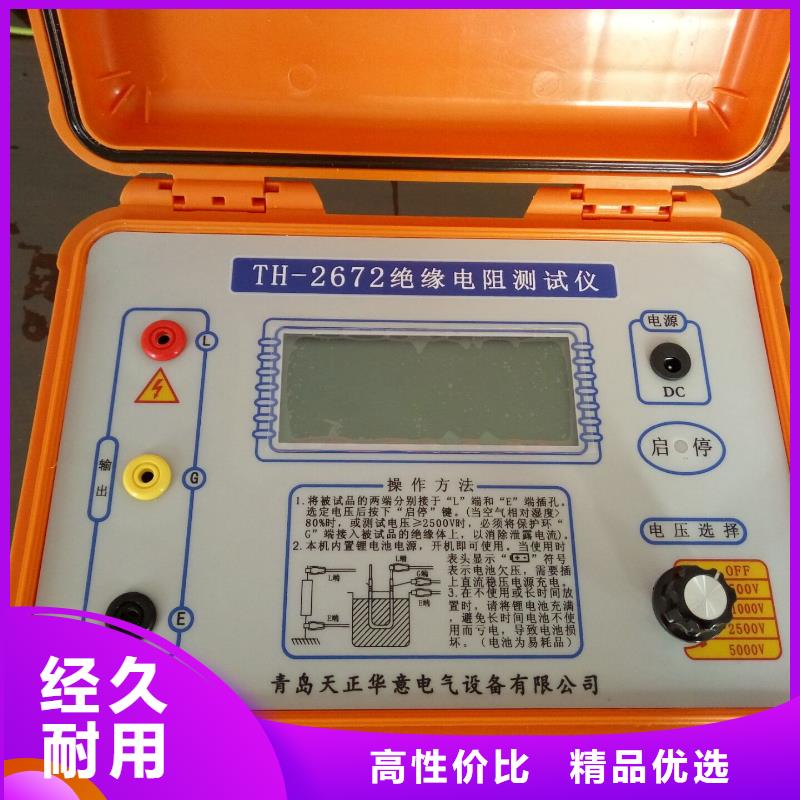

水内冷发电机绝缘测试仪绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。2、仪表电路框图如图所示：3、仪表使用范围本仪表是电力、邮电、通信、电缆机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。二、功能特点本表具有以下特点：1、输出功率大、带载能力强，抗干扰能力强。本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。2、本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。3、本表输出短路电流可直接测量，不需带载测量进行估算。

水内冷发电机绝缘测试仪注意事项及其它请注意，L为高压端！E为地端,必需接大地！ 四、操作方法开机进入初始设置画面（图一）初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示5.0KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面显示测量画面5.0kV 表示测试电压 500G 表示测量的瞬时值表示测量过程中的时间 表示测量15秒 的数值01表示测量1分钟 的数值10’表示测量10分钟 的数值DAR 吸收比DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60 4）测量过程按确定键，测量结束，显示放电画面（放电画面639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。5）放电完毕之后，进入测量结果存储画面（图四）测量结果存储画面（图四）其中2014-09-10 为当前存储日期其余左半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[000] ：表示测量数据存储的序号按功能键在可以使 存储 退出 000 循环处于选中状态。在 存储 退出 处于选定状态时候按确定键回到初始设置画面[000] 处于选中状态时候，按功能键在可移动选中的位，按增大，减小键修改序号。4.2当存储图标 处于选中状态1）按确定键，进入查看存储数据画面（）左半部分数据与测量画面一样，请参考显示测量画面（ 表示测量序号4）按增大，减小键使处于选中状态，右边显示此序号的数据5） 按功能键 翻页6）按确定键 回到初始设置画面（图一）4.3当设置图标 处于选中状态1） 按启/停键，进入设置画面（图七）设置画面（图七）2）按功能键使 时间 声音 参数 序号 语言 退出循环处于选中状态。3）按增大，减小键 改变相应的设置4）按确定键 回到初始设置画面4.5当时钟图标 处于选中状态1） 按启/停键，进入时钟调整画面时钟调整画面（图八）2）按功能键使 退出 设置 时钟数字循环处于选中状态。3）按增大，减小键 改变相应的设置4）30℃为当前温度，不需要修改。5）按确定键 回到初始设置画面

水内冷发电机绝缘测试仪 工作场所尽可能使用非导电材质的工作台或工作桌。 操作人员和被测物间不得使用任何金属，如果不能避免时，一定要确定接地无虞并且确认与高电压端确实绝缘。 操作人员作业时不得有跨越被测物操作或调整安规测试仪的状况。 如果被测物体积允许，尽可能将被测物放置在非导电材质的箱子内测试，例如亚克力箱等。测试场所必须随时保持整齐、干净，不得杂乱无章。 不使用的仪器和测试线请远离工作站， 工作站现场对象必须能让现场人员都能立即分辨出何者为正在测试的对象、被测对象、和已测试的对象。禁止在空气中含有可燃气体的地方或易燃物质的旁边使用本仪器。操作人员规定人员资格本仪器所输出的电压和电流足以造成人员伤害或致命的感电，必须由熟练的人员来使用和操作。 操作人员必须了解电压、电流和电阻等基本电学概念。 操作人员应该确知本仪器是一部可调式的高压电源供应器，将电流回线(Return/Sense-)接到待测物地线端，电流会从高压输出端流经待测物内所有的接地回路。
