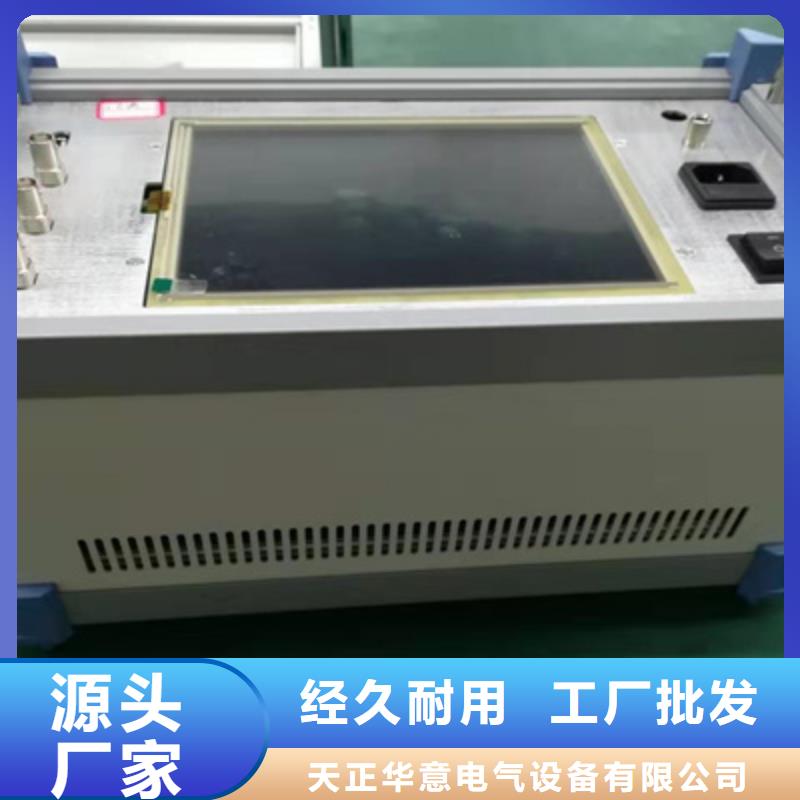

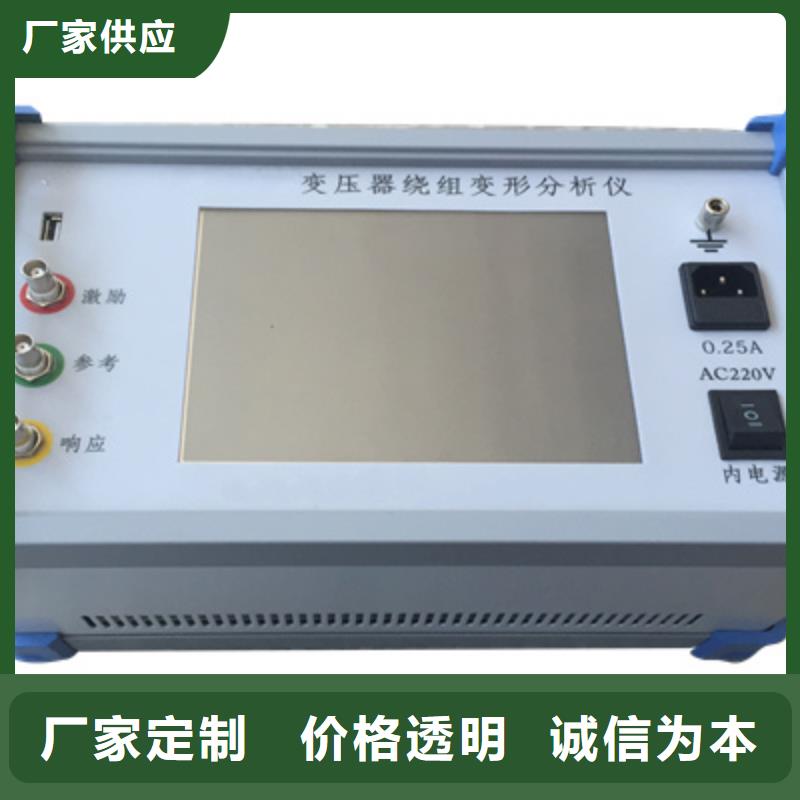

江苏徐州变压器绕组变形测试仪性能特点1、仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流，测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值方便用户数据对比，测试结果非常直观；2、仪器可单相测试，也可三相测试；可手动测试，也可自动测试；3、一次性接线，不用倒接测试线便可自动完成三相测试；4、不用外接调压器，便可对被测试品进行测量；5、仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率，短路阻抗、短路感抗、绕组电感、短路阻抗电压等值；6、零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序感抗、零序电阻、零序电感；7、仪器可采用内部电源及外部电源两种供电模式；8、仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷，同时配置微型打印机可实时打印数据；9、具有RS232接口，可以将测试数据传输到后台；10、本机可存储100条测试记录，数据存储以测试保存时间为索引；11、具有USB接口，可以将测试数据转存到U盘；12、仪器自带时钟功能，时间可自行校准；四、技术指标1、电压测量范围：15V～500V （可定制600V）2、电流测量范围：0.5A～50A3、准确度：电压误差值：＜0.2％；电流误差值：＜0.2％；功率误差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗误差值：＜±0.5％；4、阻抗测量范围：1Ω～200Ω；5、工作电源：AC220V±10％；6、电源频率：50Hz±5Hz；7、工作温度：-10～40℃；8、环境湿度：≤80％RH 无结露；9、外形尺寸：400＊340＊195mm；10、整机重量：13.5kg。

江苏徐州变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相△形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相△形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相△形的A相测量接线。九、单相X、Y、Z测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在AX的A相上、绿夹子定义为测量钳在‘X’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对单相AX的测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在BY的B相上、绿夹子定义为测量钳在‘Y’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对单相BY的测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在CZ的C相上、绿夹子定义为测量钳在‘Z’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对单相CZ的测量接线。
