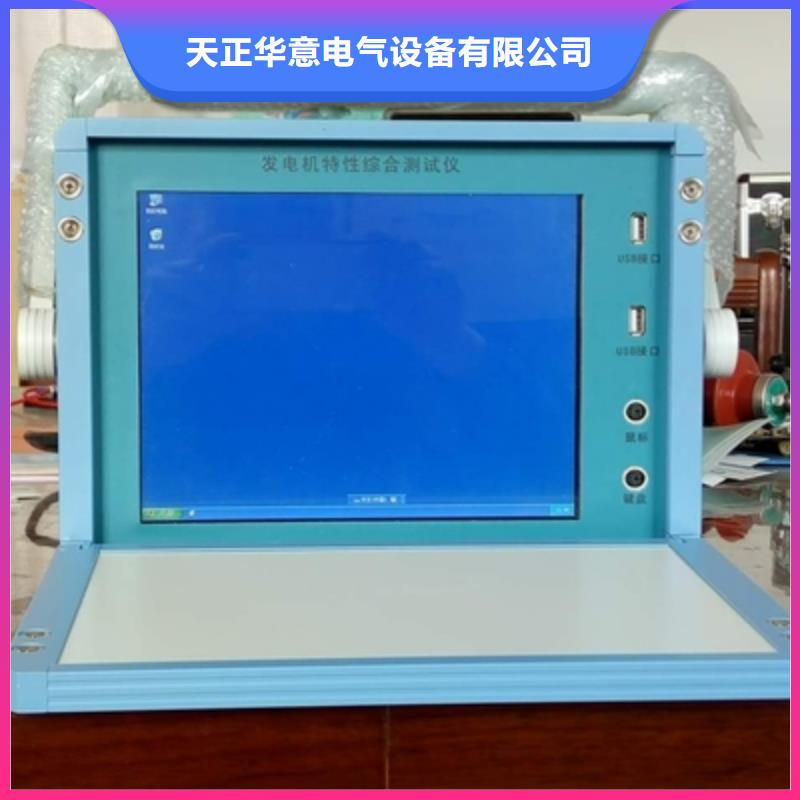

江西九江发电机特性综合测试仪如果是已有电厂，接着再选择要试验的机组号；如果没有要试验的电厂或机组，则选择添加电厂和添加机组按键，以及励磁方式（机端励磁或旋转励磁）如果是机端励磁，则在记录发电机空载和短路曲线时，必须将发电机转子电流（励磁电流）接入If通道。如果是旋转励磁，则在记录发电机空载和短路曲线时，必须将励磁机转子电流（副励磁电流）接入ILf通道。对于不选用的直流通道，用短接线短接。在测试界面的菜单栏中选择选项→系数表，出现以下画面。这个表中的数字在仪器出厂前已填写好，用户不要轻易改变。如果发现某个通道的数据有偏差，可通过修改这个表中相应通道系数达到校正的目的。校正方法在后面有介绍。六、 发电机测试选择好要做试验的机组后，在试验界面的菜单中选择任务→试验然后会进入一个试验选项，根据将要进行的试验，进行选择，界面如下：从中选择将要进行的试验类型，接着选择要测量的参数、一次到二次的变比、一次值的额定值。精度指的是保留小数点后的位数。在交流参数表中选择要记录的参数后，点击下一步，进入直流量的选择表，选择完记录参数后，然后点击下一步，进入启动方式的选择和显示界面设置。变比的设定：在上面交流参数表格中，均填入一次值，系统自动求变比；在下面的直流量表格中，Uf变比直接添1，If（发电机转子电流）和Ilf（励磁机转子电流）添分流器原边值。参数的选择：发电机空载、短路试验除了要选择发电机定子参数外，还必须选择If（发电机转子电流，机端励磁时选）或Ilf(励磁转子电流，旋转励磁时选)，发电机灭磁、零起、10％阶跃试验可只选择发电机定子参数，也可在选择发电机定子参数的同时选择励磁电压励磁电流和副励磁电流。对于以时间为参变量的试验（零起试验、10％阶跃试验、灭磁试验）可选择人工启动方式或自动启动方式，界面如下

江西九江发电机特性综合测试仪运算组合分析程序运算组合程序使用户可以对仪器的通道数据进行二次运算，运算符号包括，加，减，乘，除，积分五种，运算所得的波形还是以示波器的形式展现。运算组合设置界面如图17所示注意：运算组合，参数统计，交叉图形，频谱分析和谐波分析等功能都是针对示波器当前时间窗口的曲线进行运算组合运算后所得的数据还是以示波器形式展现，并且时间窗口的长度与原始数据一致，进行组合运算时，各运算后的通道名称可以重新定义如图17所示，当某一通道后的运算变量有一项不为0时，该通道就会被选择，如果通道全部为0则该通道不会在运算后显示。图17组合运算参数设置3.12 交叉图形程序交叉图形程序使用户可以对所采集的任意通道数据进行相关性分析，按照图18所示的设置界面，选择某一通道作为X轴，某一通道作为Y轴就可以绘制示波器当前时间窗口对应波形的关系特性曲线。例如选择同一通道作为X轴和Y轴时，此时的关系为Y＝X曲线。其对应曲线为一条过0点，斜率为1的直线如图19所示图18 交叉图形工具通道选择图19 交叉图形关系曲线3.13 傅里叶分析频谱程序仪器软件系统还内置了频谱分析程序，将示波器的数据定位在某一时间窗口，点击频谱分析后，在图20参数设置界面选择要进行分析的通道，仪器会自动计算数据的傅立叶频谱，并绘制频谱曲线如图21所示。注意在进行频谱分析时请确保信号的当前时间窗口数据点数为128至2000之间，如果要分析的信号为周期信号，请确保示波器的当前时间窗口展示的是信号的完整周期
